前回の「
CoreLocationサンプル1 - 現在位置の取得と領域観測 」に続いて、今回はヘディングイベントです。前回と重複している部分もありますが、iOS Developer Libraryの「
位置情報対応プログラミングガイド」（英語版は
Making Your Application Location-Aware）に沿って、サンプルを公開します。
方向関連のイベント
- ヘディング(heading)【iOS 4.0以降】
- 磁力センサーを利用して、「北」がどちらにあるかを計測します。単純に「北」と言っても、以下の二種類があり、どちらを示すかで方角が少し変わってきます。ヘディングでは両方を扱うことができます。詳細は「真北 - Wikipedia」「真北とは？ | 用語集とGISの使い方 | 株式会社パスコ」などをご覧ください。
- 磁北(じほく/magnetic north): 地球の磁場上の北です。（普通の）コンパスなどを使った場合に示されるものとなります。デバイスに内蔵されている磁力センサーを使って磁北を求めることができます。
- 真北(しんぽく/true north): 普段の生活で良く使われる地図上の北です。北極点へと向かう線となります。磁北と真北はズレている為、現在地を元にしてそのズレを修正するものです。つまり、磁力センサーと現在地情報の両方が必要となります。
- コース(course)【iOS 2.2以降】
標準アプリ「コンパス」でも「真北」と「磁北」を切り替えられます。
実装手順
- 「CoreLocation.framework」の追加
- 必要に応じて、<project-name>-Info.plistファイルにキー「location-services」「magnetometer」「gps」を追加する。
- ただし、現在位置の情報や磁力センサー、GPSが無くともアプリケーションが正常に動作する場合には追加すべきではありません。（UIRequiredDeviceCapabilitiesについての詳細は「iOSデバイス間の互換性まとめ」をご覧下さい。）
- ヘッダのインポート
#import <CoreLocation/CoreLocation.h>
- CLLocationManagerDelegateプロトコルの宣言
@interface ViewController : UIViewController <CLLocationManagerDelegate>
@end
- （真北の情報が必要であれば）位置情報サービスの開始
- ヘディングイベントの開始
- ヘディングイベント情報の受け取り
- （不必要になったら）ヘディングイベント（と位置情報サービス）の停止
磁北の取得
- ヘディングイベントの開始
// プロパティではなくクラスメソッドです
if ([CLLocationManager headingAvailable]) {
// インスタンスを生成し、デリゲートの設定
_manager = [[CLLocationManager alloc] init];
_manager.delegate = self;
_manager.headingFilter = kCLHeadingFilterNone; // 更新頻度
_manager.headingOrientation = CLDeviceOrientationPortrait; // 基準とする向き
[_locationManager startUpdatingHeading];
}
iOS 3.xにも対応させる必要がある場合はプロパティ【Deprecated in iOS 4.0】を使います。
// インスタンスの生成
_manager = [[CLLocationManager alloc] init];
if (_manager.headingAvailable || [CLLocationManager headingAvailable]) {
// 必要な設定をして、ヘディングイベントの開始
}
- ヘディング情報の受け取り
- (void)locationManager:(CLLocationManager *)manager didUpdateHeading:(CLHeading *)newHeading
{
// ここで任意の処理
CLLocationDirection heading = newHeading.magneticHeading;
}
- （不必要になったら）ヘディングイベントの停止
if ([CLLocationManager headingAvailable]) {
[_manager stopUpdatingHeading];
}
真北の取得
- ヘディングイベントの開始
// 位置情報サービスの開始
if ([CLLocationManager locationServicesEnabled]) {
_manager.desiredAccuracy = kCLLocationAccuracyBest;
_manager.distanceFilter = kCLDistanceFilterNone;
[_manager startUpdatingLocation];
}
// ヘディングイベントの開始
if ([CLLocationManager headingAvailable]) { // プロパティではなくクラスメソッドです
// インスタンスを生成し、デリゲートの設定
_manager = [[CLLocationManager alloc] init];
_manager.delegate = self;
_manager.headingFilter = kCLHeadingFilterNone;
_manager.headingOrientation = CLDeviceOrientationPortrait;
[_locationManager startUpdatingHeading];
}
- ヘディングイベント情報の受け取り
- (void)locationManager:(CLLocationManager *)manager didUpdateHeading:(CLHeading *)newHeading
{
// ここで任意の処理
CLLocationDirection heading = newHeading.trueHeading;
}
- （不必要になったら）ヘディングイベントと位置情報サービスの停止
if ([CLLocationManager headingAvailable]) {
[_manager stopUpdatingHeading];
[_manager stopUpdatingLocation];
}
CLLocationManager
デバイスが機能を備えているかどうか
- ヘディングイベントを扱えるか【iOS 4.0以降】
+ (BOOL)headingAvailable __OSX_AVAILABLE_STARTING(__MAC_10_7,__IPHONE_4_0);
iOS 3.xでも使いたい場合【Deprecated in iOS 4.0】
@property(readonly, nonatomic) BOOL locationServicesEnabled __OSX_AVAILABLE_BUT_DEPRECATED(__MAC_NA,__MAC_NA,__IPHONE_2_0,__IPHONE_4_0);
デバイスに、磁力センサーの機能があるかを確認する。【iOS 4.0以降】
ヘディングイベントの挙動を設定
- デバイスで基準とする向き【iOS 4.0以降】
@property(assign, nonatomic) CLDeviceOrientation headingOrientation __OSX_AVAILABLE_STARTING(__MAC_NA,__IPHONE_4_0);
// 定義
typedef enum {
CLDeviceOrientationUnknown = 0,
CLDeviceOrientationPortrait,
CLDeviceOrientationPortraitUpsideDown,
CLDeviceOrientationLandscapeLeft,
CLDeviceOrientationLandscapeRight,
CLDeviceOrientationFaceUp,
CLDeviceOrientationFaceDown
} CLDeviceOrientation;
デバイスのどの向きが基準となるかを決める。例えば、ホームボタンを右にして横向きに持った状態で北を設定した場合は「CLDeviceOrientationLandscapeLeft」を指定します。デフォルトはCLDeviceOrientationPortrait。
| イメージ | 定数 | 説明 |
|---|
無し | CLDeviceOrientationUnknown | 無視される |
| CLDeviceOrientationPortrait | 画面上部を北とする |
| CLDeviceOrientationPortraitUpsideDown | 画面下部を北とする |
| CLDeviceOrientationLandscapeLeft | 画面右部を北とする |
| CLDeviceOrientationLandscapeRight | 画面左部を北とする |
画面が表(上) | CLDeviceOrientationFaceUp | 無視される |
画面が裏(下) | CLDeviceOrientationFaceDown | 無視される |
利用開始
利用停止
情報の取得
CLLocationManagerDelegate
情報の更新時
CLHeading
ヘディング情報
取得した情報の精度
- 計測された磁力の数値【iOS 3.0以降】
@property(readonly, nonatomic) CLHeadingComponentValue x;
@property(readonly, nonatomic) CLHeadingComponentValue y;
@property(readonly, nonatomic) CLHeadingComponentValue z;
それぞれの方向の磁力センサーから得られた磁力をマイクロテスラで示す。-128から+128までの正規化された値になる。
サンプル
ソースコードはGitHubにて公開しています。
iOS-SampleCodes/CoreLocationSample-HeadingRelated - GitHub
「設定 > 位置情報サービス >システムサービス > コンパスの調整」について
電池の持ちを良くするためとして、位置情報サービスのシステムサービスの全てをオフにしていました。ただ、「コンパスの調整」だけは意味が分からないままだったので、今回はこれが原因でハマりました。このスイッチの意味は、iPhoneのユーザーズガイドにも詳細な説明は書かれておらず、色々と調べても分からずに疑問だったのですが、
磁力センサーを利用して方角の計測をするときに「磁北」だけではなく「真北」も自動的に計測するというもののようです。
- コンパスの調整「オン」
- 磁北だけではなく、真北も自動で計測する。その際「ステータスバーアイコン」も「オン」になっていれば、ステータスバーの右上に矢印を表示する。
- コンパスの調整「オフ」
つまり、「コンパスの調整」がオフのままだと、「真北」の利用が出来なくなります。その時の、標準アプリ「コンパス」の例です。真北の選択ができません。
今回のサンプルの場合は以下の通りです。コンパスの針に見立てた「
^」が北を示します。ボタンを押すことで、磁北と真北とを切り替えることもできます。ですが、位置情報サービス（startUpdatingLocation）をオンにしても、真北の情報（trueHeading）を得られませんでした。
そこで、「コンパスの調整」を「オン」にすると真北が利用できるようになりました。
下図のように、アプリの標準位置情報サービスはまだオンになっていないのに、バックグラウンドで位置情報を取得し、真北を計算しています。この時表示されている矢印は「コンパスの調整」が自動的に位置情報を取得して真北を計算しているようです。それを表示するかしないかの判定が「ステータスバーアイコン」ということになります。
上の方で、真北を得るためには「startUpdatingLocation」と「startUpdatingHeading」の両方が必要だと書いたのですが、位置情報サービスを開始しても真北を得られないとなると、それは困ります。ご存知の方、ご教示いただけると幸いです。

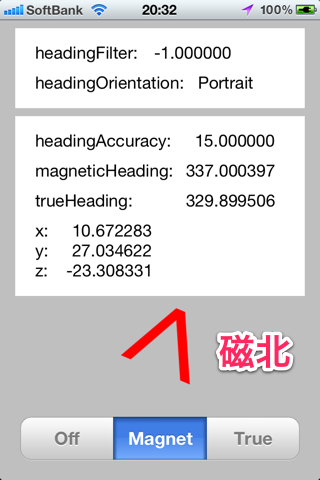

「磁北」と「真北」の違い。若干、示す角度が異なっています。
iPod touch(第4世代)では、磁力センサーがないため、電子コンパスとして利用できません。
